half lap joint (I-joint)

Gerades Blatt / Half Lap Splice Joint
Deutscher Text
Das gerade Blatt ist eine einfache Längsverbindung zur Verlängerung von Balken, bei der beide Bauteile jeweils zur Hälfte ihrer Dicke ausgeklinkt und stumpf aneinandergestoßen werden. Die Verbindung bildet eine I-förmige Fügung und erzeugt eine bündige Oberfläche, bei der beide Bauteile in einer Ebene liegen.
Diese Verbindung gehört zur Familie der Blattverbindungen und ist eine der einfachsten Formen der Längsverbindung. Sie wird auch als Koshikake-tsugi im japanischen Zimmerhandwerk bezeichnet. Vergleichbare Verbindungen sind das schräge Blatt und das gezahnte Blatt, die jedoch komplexere Geometrien aufweisen.
Bei der Ausführung werden beide Bauteile exakt zur Hälfte ihrer Dicke über eine definierte Länge ausgeklinkt. Die Ausklinkungen erfolgen spiegelbildlich, sodass bei der Zusammenfügung eine durchgehende, plane Oberfläche entsteht. Die Überlappungslänge beträgt typischerweise das Zwei- bis Dreifache der Bauteildicke. Die charakteristische Eigenschaft ist die symmetrische Schwächung beider Bauteile, wodurch eine gleichmäßige Kraftverteilung gewährleistet wird.
Der Hauptvorteil liegt in der einfachen und kostengünstigen Herstellung mit Standardwerkzeugen. Die Verbindung ist schnell herzustellen und erfordert keine komplexe Ausführung. Die bündige Oberfläche ist ästhetisch ansprechend bei sichtbaren Anwendungen. Die Montage ist unkompliziert und erlaubt eine genaue Ausrichtung der Bauteile.
Allerdings kann die Verbindung ohne zusätzliche Sicherung keine Zugkräfte übertragen. Die Halbierung beider Bauteile reduziert deren Tragfähigkeit erheblich auf etwa die Hälfte. Eine Fixierung durch Holznägel, Dübel oder Metallverbinder ist zwingend erforderlich, um ein Auseinandergleiten zu verhindern. Die Verbindung ist anfällig für Schwindrisse und strukturelle Schwächung bei wechselnden Belastungen.
Traditionell wird diese Verbindung für Grundschwellen auf Mauerwerk eingesetzt, wo die Unterlage eine zusätzliche Stützung bietet. Im Dachbau findet sie Anwendung bei Pfetten und horizontalen Trägern. Die Verbindung eignet sich für Situationen mit vorwiegend Druckbelastungen und geringen Zugbeanspruchungen. Sie wird hauptsächlich bei leichten bis mittleren Belastungen verwendet, wobei eine Verklammerung oder Vernagelung die Stabilität sichert.
Die Herstellung erfolgt durch präzises Anreißen der Ausklinkungen auf beiden Bauteilen, exaktes Sägen bis zur Hälfte der Bauteildicke und sauberes Ausstemmen des Materials. Die Passgenauigkeit ist entscheidend für eine kraftschlüssige Verbindung. Nach der Zusammenfügung werden Holznägel oder Dübel eingeschlagen, um die Verbindung zu sichern. Bei sichtbaren Anwendungen ist eine sorgfältige Oberflächenbearbeitung erforderlich.
English Text
The half lap splice joint is a simple lengthwise connection for extending beams, in which both members are each notched to half their thickness and butted together end to end. The connection forms an I-shaped joint and creates a flush surface where both members lie in the same plane.
This joint belongs to the lap joint family and represents one of the simplest forms of splicing connections. It is also known as Koshikake-tsugi in Japanese carpentry. Comparable connections include the beveled lap and tabled lap joints, which feature more complex geometries.

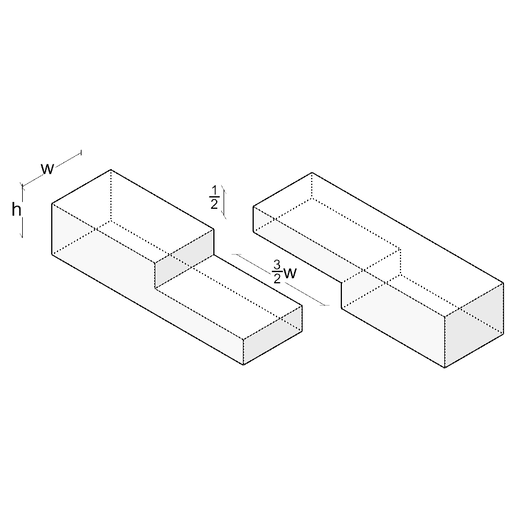

In execution, both members are notched exactly to half their thickness over a defined length. The notches are mirror images, so that upon assembly a continuous, flat surface is created. The overlap length typically measures two to three times the member thickness. The characteristic feature is the symmetrical weakening of both members, ensuring uniform load distribution.
The primary advantage lies in simple and cost-effective production using standard tools. The connection is quick to fabricate and requires no complex execution. The flush surface is aesthetically pleasing in visible applications. Assembly is straightforward and allows precise alignment of the members.
However, the connection cannot transfer tensile forces without additional securing. Halving both members reduces their load-bearing capacity significantly to approximately half. Fixation through wooden pegs, dowels, or metal fasteners is absolutely necessary to prevent sliding apart. The connection is susceptible to shrinkage cracks and structural weakening under alternating loads.
Traditionally, this joint is used for groundsills on masonry, where the foundation provides additional support. In roof construction, it finds application in purlins and horizontal beams. The connection is suitable for situations with predominantly compressive loads and minimal tensile stresses. It is primarily used for light to moderate loading, with clamping or pegging ensuring stability.
Fabrication involves precise marking of the notches on both members, exact sawing to half the member thickness, and clean chiseling of the material. Fit accuracy is crucial for a force-transmitting connection. After assembly, wooden pegs or dowels are driven in to secure the connection. For visible applications, careful surface finishing is required.
